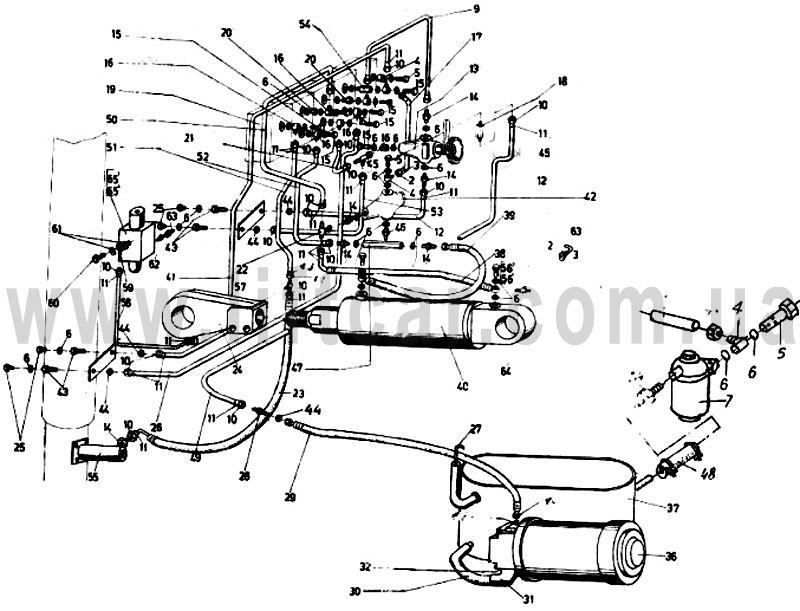

  ГИДРАВЛИЧЕСКАЯ СИСТЕМА НА Н=2800

_1,3

000204                  687.33  08.00.00

Гидравлическая система,вариант 01

1

_2,3

000205                  687.33  08.00.00

Гидравлическая система,вариант 16

1

_1,4

000206                  687.33  08.00.00

Гидравлическая система,вариант 02

1

_2,3

000207                  687.33  08.00.00

Гидравлическая система,вариант 17

1

1

286431/286432/             687.33  08.00.37

Сливная труба

1

2

118736/118737/                  ОН-04  55874-71

Накидная гайка II Е15

9

3

118742                 ОН-04  55874-71

Кольцо II 15

9

4

118710/1187111/              7005  00.00.08

Накидная гайка II 15

3

5

129623/129624/              7005  00.00.92

Болт накидной гайки I М18х1,5

3

6

208806                  БДС  3609-73

Кольцо II А18х24 Cu 99,7

40

7

121210/121211/               5384-1  00.00

Масляный фильтр ФММ-45

1

9

118564/118565/              717.33  08.00.11

Труба

1

10

118733/118734/              ОН-04  55874-71

Накидная гайка III Е12

29

11

118741/118742/             ОН-4  55874-71

Кольцо III 12

29

12

118567/118568/                 717.33  08.00.12

Труба III

13

119797/119798/              5677  00.00.00

Предохранительный клапан КП/А3А1/

1

14

118745/118746/              ОН 04  55874-71

Штуцер III Е12/М18

6

15

129626/129627/                7005  00.00.93

Болт накидной гайки М18х1,5

8

16

118707/118708/             7005  00.00.88

Накидная гайка III 12

8

17

120340/120341/            687.33  08.00.01

Сливная труба I

6

18

120397/120398/              687.33  08.00.23

Специальный штуцер

1

19

121635/121636/               7023  01.00.00

Командное ус-во с распределителями 348/2ЛЛЛМ

1

20

115871/115872/              738.11  14.00.01

Удлинитель

3

21

118570/118571/              717.33  08.00.13

Труба

1

22

118687/118688/               7005  00.00.51

Тройник I резьбовой III 12

1

23

128328/128329/               ОН 04  51484-83

Гибкое соединение 10-Нц х12 К90*х12-450/25

1

24

127869/129870/               7026  01.00.00

Присоединительная проушина 35х2/36х2

1

25

109577/109578/           701  07.00.36

Пробка

4

26

120355/120356/              687.33  08.00.06

Труба II

1

27

121191/121192/               6740  00.01.00

Маслоуказатель (в сборе)

1

28

129647/129648/             ОН-04  55874-71

Штуцер III E12

1

29

127610/127611/             ОН-04  51484-83

Гибкое соединение 8-Нц х 12-Нц х 12-450/25

1

30

120380/120381/            687.33  08.00.15

Всасывающий шланг

1

31

111360/115219/                705  04.00.34

Всасывающий фланец

1

32

367016                   28-29  00.02

"О" кольцо 15,5х2,6

2

33

114840/114841/               705  04.00.26

Фланец напорный

1

34

286434/286435/            687.33  08.00.38

Штуцер специальный

1

36

286060/286061/               7021  29.00.00-07

Насос с эл.двигателем А18Х-ЕС 6,5/7,5/28-7

1

37

127598/127599/               6746  00.00.00

Резервуар масляный (в сборе)

1

38

121218/121219/               ОН-04  51484-83

Гибкое соединение 8-К 90*Е х12-Г х18-350/25

1

39

121216/121217/              ОН-04  51484-83

Гибкое соединение 8-Г х 18-Нц х 12-430/25

1

40

123977/123978/              17006  00.00.00

Гидравлический поршневой цилиндр ЦБХ 211 А1/90х75/70

1

40*

159183/159184/        17013  00.00.00-14Л

Гидравлический поршневой цилиндр ЦБХ 211 А1/90х75/70

1

40**

388353                   17013.1  00.00.00-14Л

Гидравлический поршневой цилиндр ЦБХ 211 А1/90х75/70

1

41

120352/120353/              687.33  08.00.05

Труба I

1

42

121208/121209/               5654  00.00

Предохранительный клапан КП/А1/А34

1

43

115120/115121/                651  06.00.18

Штуцер специальный d12-S

4

44

113173/115124/             651  06.00.25

Гайка стопорная

5

45

113455/118697/               7005  00.00.53

Тройник LP III 12

1

46

 687.33.08.00.38

Штуцер специальный

1

47

181835/181836/                5791  00.00

Дроссель регулируемый ДРОК-12

1

48

286436/286437/              687.33  08.00.39

Шланг

1

49

120349/120350/                687.33  08.00.04

Напорная труба

1

50

120370/120371/                687.33  08.00.11

Труба

1

51

120376/120377/              687.33  08.00.13

Труба

1

52

120373/120374/              687.33  08.00.12

Труба

1

53

118573/118574/              717.33  08.00.14

Труба IV

1

54

118591/118592/              717.33  08.00.20

Удлинитель

1

55

129226/129227/              5762

Дроссель нерегулируемый ДН12А/2,2х7,2/

1

56  1

125571                  7005  00.00.56

Болт накидной гаки АМ 18/1,5

1

56  2

129652/129653/               687.33  08.00.33

Болт накидной гаки,специальный

1

57

120545/120546/              ОН-04  55874-71

Тройник III Е12

1

58

127295/127296/               687.33  08.00.27

Напорная труба

1
