ЕВ 687 Электронный каталог - 26 Подъемное устройство на Н3300 - Виторс ЛТД – Подъемно-транспортная техника.

№ позиции

№ по каталогу

Наименование

Штук

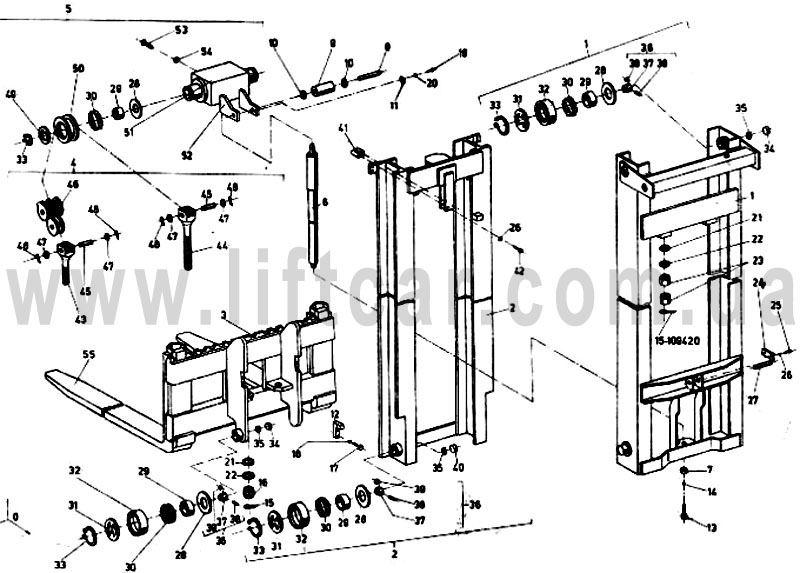

  ПОДЪЕМНОЕ УСТРОЙСТВО НА  Н=3300

_

129284                  687.33  17.00.00

Подъемное устройство

1

1

129285/129286/               687.33  17.01.00

Неподвижная рама

1

2

687.33  17.02.00

Подвижная рама

1

3

129301/129302/               687.33  17.05.00

Вертикальная каретка

1

4

129297/129298/                687.33  17.03.00

Цепь (в сборе)

2

5

129299/129300/              687.33  17.04.00

Несущая балка (в сборе)

1

6

327871/327872/              2915.1  00.00-05

Плунжерный цилиндр ЦПС5(50х1660)

1

6

338113/338114/              2915.1  00.00-05СИ

Плунжерный цилиндр ЦПС5 (50х1660) (спец. исполнение)

1

7

129708                 687.33  17.00.01

Шайба

1

8

253117                8560  00.00.03

Ось

1

9

253115                  8560  00.00.04

Ролик

1

10

253114/129663/              8560  00.00.05

Шайба

2

11

253119/129659/              8560  00.00.01

Планка

1

12

108050/108051/               7004  00.00.103

Ограничитель

2

13

222977/222978/               БДС  1232-72/5,6

Болт I М12х1,5х16

1

14

103219/103220/              БДС  833-71

Пружинная шайба 12Н

1

15

109420/109421/               БДС  55-64

Шплинт 4х36

4

16

109445/109446/               БДС  745-73/5

Гайка II М16

2

17

120519/120520/              БДС  1232-72/5,6

Болт I М8х30

4

18

103264/103265/              БДС  833-71

Пружинная шайба 8Н

4

19

123170/123171/             БДС  1230-72/5,6

Болт I М5х12

1

20

103217/103218/               БДС  833-71

Пружинная шайба 5Н

1

21

109441/109442/              БДС  2327-73

Шайба Сф16

4

22

109443/109444/              БДС  2327-73

Коническая шайба 16

4

23

108873/108874/              БДС  744-72/5

Гайка М16

4

24

222137/116481/              БДС  2348-74

Планка фиксирующая 36

1

25

118515/118516/              БДС  1232-72/5,6

Болт I М10х22

2

26

103161/103162/            БДС  833-71

Пружинная шайба 10Н

4

27

129517                 687.33  07.01.04

Ось

1

28

185812/129631/            8540  01.00.03

Шайба

10

29

221162                  INA IR 45х55х22

Втулка

30

219945                   INA К55х63х20

Подшипник игольчатый

10

31

185987/129633/              8540  01.00.07

Крышка

8

32

185986                8540  01.00.02

Ролик

8

33

109458/109459/             БДС  2170-75

Кольцо В45

10

34

185813/120273/              8540  01.00.04

Пробка

6

35

129519/129520/              8540  01.00.08

Шайба стопорная

8

36

185807                8540  01.04.00

Ролик малый (в сборе)

8

37

185825/120261/             8540  01.04.01

Корпус

8

38

185826                8540  01.04.02

Ось

8

39

185827               8540  01.04.03

Ролик

8

40

185833/127141/             8540  02.00.06

Пробка

2

41

129701/129702/           687.33  17.02.02

Корпус

1

42

222974/222975/            БДС  1232-72/5,6

Болт I М10х55

2

43

129522/129523/            687.33  07.03.01

Болт короткий

2

44

129525/129526/              687.33  07.03.02

Болт длинный

2

45

185929                  7004  00.00.166

Ось

4

46

222247                 БДС  4717-72

Цепь пластинчатая А 99х20 (4+4)А

2

47

103272/103273/            БДС  206-73

Нормальная шайба НМ6

8

48

109473/109474/             БДС  55-64

Шплинт 1,6х10

8

49

253121/127347/             8560  00.00.02

Шайба

2

50

266148                8544  00.00.06

Ролик цепной

2

51

129703                  687.33  17.04.01

Несущая балка

1

52

129704                687.33  17.04.02

Планка

3

53

122358/122359/            БДС1366-73/5,6

Винт М12х40

1

54

122160/122161/              БДС  744-72/5

Гайка М12

1

55

127655/127656/              9974.4  00.00.00

Клык вил (в сборе)

2
