ЕВ 687 Электронный каталог - 28 Подъемное устройство на Н2800 вариант 2 - Виторс ЛТД – Подъемно-транспортная техника.

№ позиции

№ по каталогу

Наименование

Штук

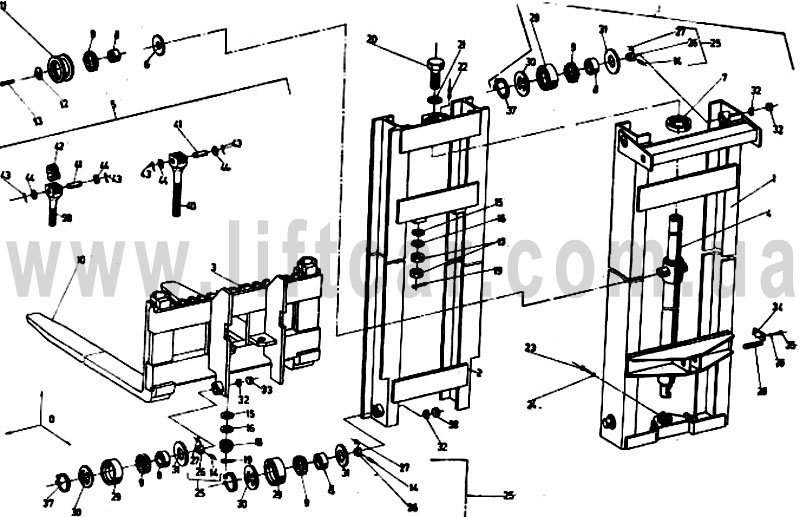

 ПОДЪЕМНОЕ УСТРОЙСТВО НА  Н=2800 II вариант

_

121210                 687.28  07.00.00

Подъемное устройство

1

1

129340/129341/               687.28  07.05.00

Неподвижная рама

1

2

129331/129332/               687.28  07.02.00

Подвижная рама

1

3

129301/129302/              687.33  17.05.00

Вертикальная каретка

1

4

346695/346696/              4148.4  00.00

Цилиндр телескопический Т-100/28 2

1

5

129338/129339/               687.28  07.04.00

Цепь (в сборе)

1

6

185812/129631/              8540  01.00.03

Шайба

2

7

129723/129724/              687.28  07.00.02

Шайба сферическая

1

8

221162                  INA IR 45х55х22

Втулка

10

9

219945                   INA К55х63х20

Подшипник игольчатый

10

10

127655/127656/              9974.4  00.00.00

Клык вил (в сборе)

2

11

266148               8544  00.00.06

Ролик цепной

2

12

109400/109401/              676  16.04.01

Крышка

2

13

222980/222981/              БДС  1359-75/6,6

Винт II М8х12

4

14

185826                8540  01.04.02

Ось

8

15

208441/208442/              БДС  2327-73

Шайба Сф16

4

16

109443/109444/              БДС  2327-73

Шайба К16

4

17

10883/108874/         БДС  744-72/5

Гайка М16

4

18

109445/19446/              БДС  745-73/5

Гайка 2 М16

2

19

109420/109421/             БДС  55-64

Шплинт 4х36

4

20

129720/120721/              687.28  07.00.01

Болт пустотелый

1

21

222984/222985/               БДС  11002-73

Предохранительная шайба 132х75

1

22

128472/128473/               БДС  1980-65

Цилиндрический штифт 6Пр2/2ах32

1

23

103229/103230/           БДС  1366-73/6,6

Винт М10х30

1

24

109151/109152/              БДС  744-72/5

Гайка М10

1

25

185807                 8540  01.04.00

Ролик малый (в сборе)

8

26

185825/120261/              8540  01.04.01

Корпус

8

27

185827                   8540  01.04.03

Ролик

28

129517               687.33.07.01.04

Ось

1

29

185986                8540  01.00.02

Ролик

8

30

185987/129633/              8540  01.00.07

Крышка

8

31

185812/129631/              8540  01.00.03

Шайба

8

32

129519/129520/                8540  01.00.08

Стопорная шайба

2

33

185813/120273/            8540  01.00.04

Пробка

2

34

222137/116481/            БДС  2348-73

Планка фиксирующая 36

1

35

118515/118516/              БДС  1232-72/5,6

Болт I М10х22

2

36

103161/103162/              БДС  833-71

Пружинная шайба 10Н

2

37

109458/109459/              БДС  2170-75

Кольцо В45

8

38

185833/127141/              8540  02.00.06

Пробка

2

39

129522/129523/              687.33  07.03.01

Болт короткий

2

40

129525/129526/            687.33  07.03.02

Болт длинный

2

41

185929                  7004  00.00.166

Ось

4

42

210431                  БДС  4717-72

Цепь пластинчатая А-55х20 (4+4)-А

2

43

109473/109474/              БДС  55-64

Шплинт 1,6х10

8

44

103272/103273/            БДС  206-73

Нормальная шайба НМ6

8
