ЕВ 687 Электронный каталог - 32 Гидравлическая система на Н2200, Н2500, Н3300 - Виторс ЛТД – Подъемно-транспортная техника.

№ позиции

№ по каталогу

Наименование

Штук

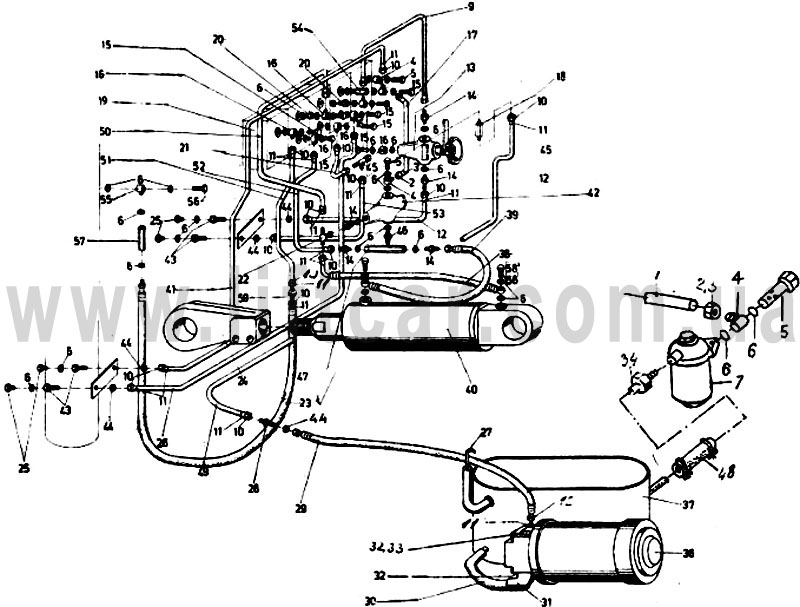

  ГИДРАВЛИЧЕСКАЯ СИСТЕМА НА Н=2200;Н=2500;Н=3300

_1

131105                  687.33  08.00.00

Гидравлическая система вариант 00

1

_2

000200               687.33  08.00.00

Гидравлическая система вариант 15

1

1

286425/286426/             687.33  08.00.35

Сливная труба

1

2

118736/118737/              ОН 04  55874-71

Накидная гайка II Е15

4

3

118742                  ОН 04  55874-71

Кольцо II 15

4

4

118710/118711/               7005  00.00.88

Накидная гайка II 15

3

5

129623/129624/               7005  00.00.92

Болт накидной гайки М18х1,5

3

6

208806                   БДС  3609-73

Кольцо II А18х24 Cu 99,7

39

7

121210/121211/              5384-1  00.00

Масляный фильтр ФММ-45

1

9

118564/118565/               717.33  08.00.11

Труба

1

10

118733/118734/              ОН-04  55874-71

Накидная гайка III Е12

27

11

118741/118742/               ОН 04  55874-71

Кольцо III 12

27

12

118567/118568/               717.33 08.00.12

Труба III

1

13

119797/119798/             567  00.00.00

Предохранительный клапан КП(А3А1)

1

14

118745/118746/              ОН-04  55874-71

Штуцер III Е12/М18

5

15

129626/129627/                7005  00.00.93

Болт накидной гайки М18х1,5

8

16

118707/118708/               7005  00.00.88

Накидная гайка III 12

8

17

120340/120341/               687.33  08.00.01

Сливная труба I

1

18

120397/120398/               687.33  08.00.23

Специальный штуцер

1

19

121635/121636/               7023  01.00.00

Командное ус-во с распределителем 348/2ЛЛЛМ

1

20

115871/115872/              738.11  14.00.01

Удлинитель

3

21

118570/118571/              717.33  08.00.13

Труба

1

22

118687/118688/              7005  00.00.51

Тройник I резьбовой III 12

1

23

128330/128331/              ОН-04  51484-83

Гибкое соединение 10-Щкр х18-Нц х12-610/25

1

24

127869/127870/              7026  01.00.00

Присоединительная проушина 35х2/36х2

1

25

109577/109578/              71  07.00.36

Пробка

4

26

120355/120356/               687.33  08.00.06

Труба II

1

27

121191/121192/              6740  00.01.00

Маслоуказатель (в сборе)

1

28

129647/129648/              ОН-04  55874-71

Штуцер III Е12

1

29

127610/127611/               ОН-04  51484-83

Гибкое соединение 8-Нц х 12-Нц х 12-430/25

1

30

120380/120381             687.33  08.00.15

Всасывающий шланг

1

31

111360/115219/               705  04.00.34

Всасывающий фланец

1

32

367016                   28-29  00.02

"О" кольцо 15,5х2,6

2

33

114840/114841/              705  04.00.26

Фланец напорный

1

34

286434/286435/              687.33  08.00.38

Штуцер

1

36

286310/286311/               7021  29.00.00-07

Насос с эл.двигателем А14Х-ЕС 6,5/7,5/28-7

1

37

127598/127599/              6746  00.00.00

Резервуар масляный (в сборе)

1

38

121218/121219/               ОН-04  51484-83

Гибкое соединение 8-К90*Е х12-Г х18-350/25

1

39

121216/121217/              ОН-51484-83

Гибкое соединение 8-Г х18-Нц х12-430/25

1

40

123977/123978/              17016  00.00.00

Гидравлический поршневой цилиндр ЦБХ 211 А1/90х75/70

1

40*

159183/159184/        17013             00.01.01-14Л

Гидравлический поршневой цилиндр ЦБХ 211 А1/90х75/70

1

40**

388353                   17013.1             00.00.00-14Л

Гидравлический поршневой цилиндр ЦБХ 211 А1/90х75/70

1

41

120352/120353/               687.33  08.00.05

Труба I

1

42

121208/121209/              5654  00.00

Предохранительный клапан КП(А1А34)

1

43

115120/115121/               651  06.00.18

Штуцер специальный d 12-S

4

44

115123/115124/                651  06.00.25

Гайка стопорная

5

45

113455/118697/                  7005  00.00.53

Тройник LP III 12

1

46

687.33.08.00.38

Штуцер специальный

1

47

181835/181836/              ОН-04  58956-72

Дроссель регулируемый ДРОК-12 инд.5791

1

48

286436/286437/              687.33  08.00.39

Шланг

1

49

120349/120350/             687.33  08.00.04

Напорная труба

1

50

120370/120371/              687.33  08.00.11

Труба

1

51

120376/120377/            687.33  08.00.13

Труба

1

52

120373/120374/              687.33  08.00.12

Труба

1

53

118573/118574/               717.33  08.00.14

Труба IV

1

54

118591/118592/             717.33  08.00.20

Удлинитель

1

55

127267/127268/              631.3  07.00.07

Накидная гайка D18/M18

1

56

12727/127271/              651.3  02.00.13

Болт накидной гайки

1

57

129188/129189/             5751  00.00

Дроссель нерегулируемый ДН12(1,7х7,2)

1

58  1

125571                7005  00.00.56

Болт накидной гайки АМ 18/1,5

1

58  2

129652/129653/             687.33  08.00.33

Специальный болт накидной гайки

1

59

104760 (104761)               ОН-04  55874-71

Штуцер III Е12

1
