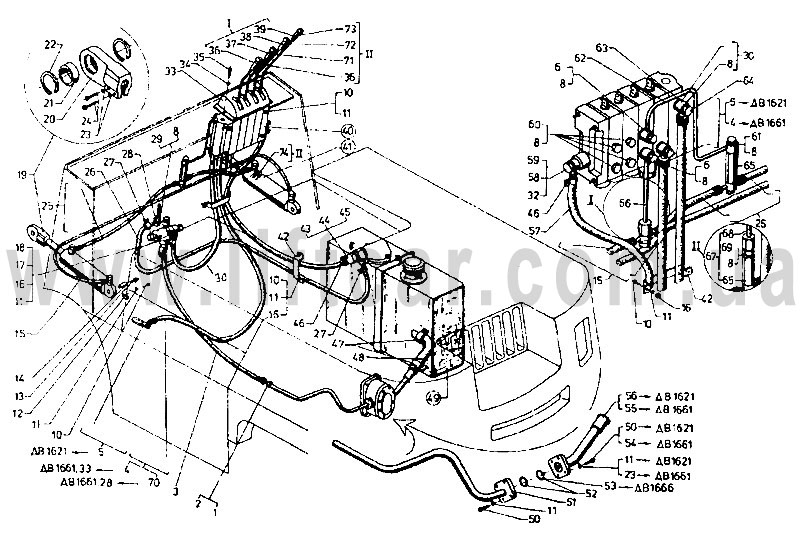

ДВ 1621, ДВ 1661 Электронный каталог - 33 Гидравлическая система - Виторс ЛТД – Подъемно-транспортная техника.

№ Позиции

№ по каталогу

Наименование

Кол-во

1661 33 10 21.00.00

Гидравлическая система ( в сборе )

1661 33 10 21.00-01

Гидравлическая система ( в сборе )

3

ОН-04 51484-83

Соед.гибкое 16-Гх27-Гх22-1450 125L,1000

1

4

ОН-04 51484-83

Соед.гибкое 12-Гх18-Гх18-870

1

5

ОН-04 51484-83

Соед.гибкое 12-Гх18-Гх22-870

1

6

7005 00.00.56-12

Болт накидной гайки

3

8

БДС 3609-73

Кольцо I А 18х22

29

10

БДС 1232-86

Болт BI М8х16-5.6

11

11

БДС 833-82

Шайба 2-8Н

15

12

БДС 2348-85

Планка фиксирующая 25

2

13

БДС 1640-81

Пресс - масленка I-B

2

14

1661 33 03.00.09

Ось

2

15

1661 33.10 21.06.00

Соед.гибкое  6-Гх18-Г2х18-Гх18

1

16

БДС 15742-82

Гайка М8-5Н

5

17

БДС 1232-86

Болт BI М8х30-5.6

2

18

3066 00.00.00

Регулятор дебита

1

19

15632

Проушина цилиндра наклона ( в сборе )

2

20

15632 01.01

Проушина цилиндра наклона

2

21

ОН-9680-83

Подшипник ШС-30

2

22

БДС 5300-78

Кольцо А 47

4

23

БДС 833-82

Шайба 2-10Н

2

24

БДС 2551-71

Болт I М10х25-6g-5.6

2

25

1661 33 10 21.06.00-01

Соед.гибкое 6-Гх18-Г2х18-Гх18

1

26

БДС 6735-79

Шланг ( тип В, d32-520 ) L=1200

1

27

БДС 8648-71

Скоба Б20-24

2

28

1661 33.10 21.03.00

Блок СБ

1

29

1661 33.10 21.04.00

Болт накидной гайки специальный

1

30

ОН-04 51484-83

Соед.гибкое 12-Гх27-Гх18-640

1

32

БДС 3609-73

Кольцо I А27х33

2

33

1661 33.10 03.00.06

Крышка

1

34

БДС 833-82

Шайба 2-5Н

2

35

БДС 1260-85

Болт ВI М5х12-5.6

2

36

1661 33.10 03.05.00

Рычаг I

1

37

1661 33.10 03.05.00-01

Рычаг II

1

38

1661 33.10 03.05.00-02

Рычаг III

1

39

1661 33.10 03.05.00-03

Рычаг IV

1

40

7023 29.00.00

Командное устройство ( в сборе )

1

41

17016 00.00.00

Цилиндр наклона

2

42

1661 33.10 03.00.05

Скоба

1

43

БДС 3609-73

Кольцо I А33х39

2

44

1661 33.10 03.00.08

Болт накидной гайки

1

45

1661 33.10 21.07.00

Накидная гайка

1

46

БДС 8648-85

Скоба Б28-32

2

47

БДС 8648-85

Скоба Б38-43

2

48

1661 33.10 03.00.03

Угольник ( Колено )

1

49

6757 00.00.00-02

Бак масляный ( в сборе )

1

50

БДС 1232-86

Болт ВI М8х45-8.8

2

51

КтМ 507

Угольник М22х1,5

1

52

2829 00.03

"О"-Кольцо 22.2х2.6

2

53

2829 00.04

"О"-Кольцо 29.7х3.5

2

54

БДС 1232-86

Болт BI М10х20-8.8

55

1661 33.10 03.01.00

Фланец ( в сборе )

1

56

1661 33.10 03.01.00-01

Фланец ( в сборе )

1

57

БДС 6735-79

Шланг ( тип В, d32-520 ) L=1000

1

58

1661 33.10 21.08.00

Накидная гайка

1

59

7005 00.00.89-11

Болт накидной гайки

1

60

ОН-04 55874-84

Пробка II 18

4

61

7005.00.00.58-12

Пробка

62

1661 33.10 21.02.00

Труба ( в сборе )

1

63

1661 33.10 21.00.01

Кольцо

1

64

1661 33.10 21.00.02

Болт накидной гайки

1

65

5791 00.00.00

Дроссель регулируемый с обратным клапаном ДРОК 12 ( в сборе )

1

66

1661 33.10 21.01.00

Труба ( в сборе )

1

67

1661 33.10 21.05.00

Труба с дросселем

1

68

1661 33.10 21.01.00-01

Труба ( в сборе )

1

69

7005 00.00.62

Штуцер

1

70

1661 33.10.21.05.00-01

Соединение гибкое 12-Гх22-Гх18-1200

71

1661 33.10.03.05.01-01

Рычаг в сборе

72

1661 33.10.03.05.01-02

Рычаг в сборе

73

1661 33.10.03.05.01-03

Рычаг в сборе

74

17016 00.00.01

Втулка
