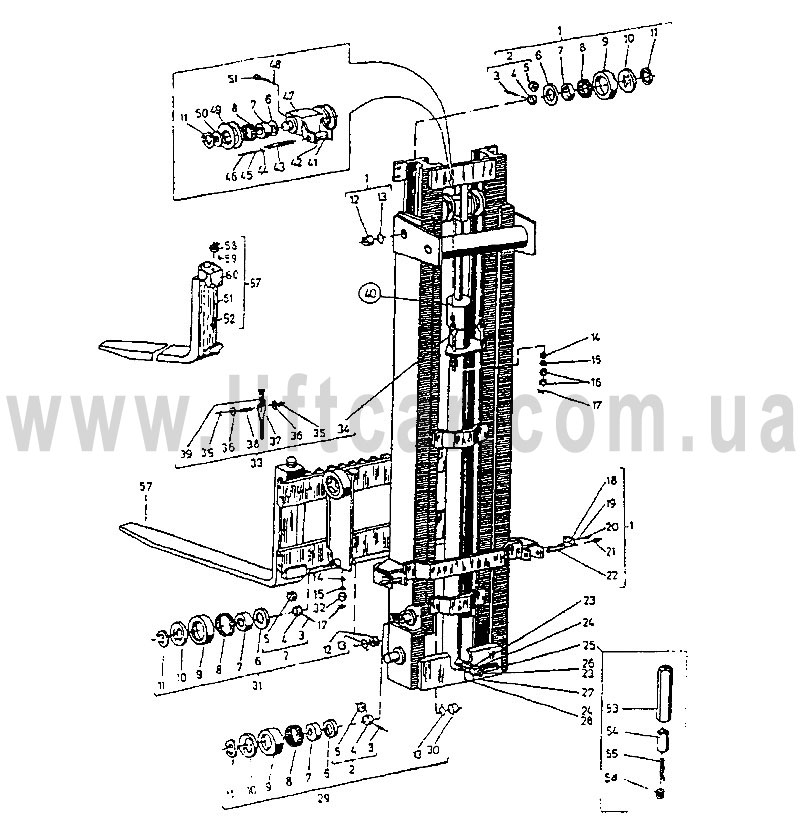

ДВ 1621, ДВ 1661 Электронный каталог - 27 Подъемное устройство с клыком вил в сборе H 2800 - Виторс ЛТД – Подъемно-транспортная техника.

№ Позиции

№ по каталогу

Наименование

Кол-во

8561.2 00.00.00

Подъемное устройство

1

1

8561.2 01.00.00

Рама неподвижная

1

2

8540 01.04.00

Ролик малый СБ

8

3

8540 01.04.02

Ось

8

4

8540 01.04.01

Корпус

8

5

8540 01.04.03

Ролик

8

6

8540 01.00.03

Шайба

10

7

INA IR 45х55х22

Втулка

10

8

INA K 55х63х20

Подшипник игольчатый

10

9

8540 01.00.02

Ролик

8

10

8540 01.00.07

Крышка

8

11

БДС 2170-77

Кольцо В45

10

12

8540 01.00.04

Пробка

6

13

8540 01.00.08

Шайба стопорная

8

14

БДС 2327-77

Шайба сферическая 16

4

15

БДС 2327-77

Шайба коническая 16

4

16

БДС 744-83

Гайка М16-7Н

4

17

БДС 55-77

Шплинт 4х36

4

18

БДС 2348-85

Планка фиксирующая

2

19

БДС 833-82

Шайба 2 8Н

4

20

БДС 1232-86

Болт В2 М8х16-5,6

4

21

БДС 1640-73

Пресс-масленка

2

22

8561 01.00.01

Ось

2

23

БДС 3609-73

Кольцо I А 18х22

3

24

БДС 3609-73

Кольцо I А 22х27

1

25

5751 00

Дроссель нерегулируемый ДН12/1,8х20/

25

5752 00

Дроссель нерегулируемый ДН16/2,2х28/

1

26

70005 00.00.89-08

Болт накидной гайки II М18х1,5

1

27

7005 00.00.86-03

Накидная гайка

1

28

8540.2 00.00.01

Штуцер специальный

1

28

8560 00.00.01

Штуцер специальный

1

29

8561.2 02.00.00

Рама подвижная

1

30

8540 02.00.06

Пробка

2

31

8561.2 03.00.00

Каретка вертикальная

1

32

БДС 745-82

Гайка 2М16-5

2

33

8560 04.00.00

Цепь СБ

2

34

7004 00.00.133-01

Болт длинный

2

35

БДС 55-77

Шплинт 1,6х10

8

36

БДС 14494-78

Шайба М6

8

37

7004 00.00.132-01

Болт короткий

2

38

7004 00.00.166

Ось

4

39

БДС 4717-72

Цепь пластинчатая А105х20(4+4)А

2

39

БДС 4717-72

Цепь пластинчатая А103х20(4+4)А L2060

2

40

2910 00.00-01

Плунжерный гидра. цилиндр ЦПС (50х1660)0

40

2911 00.00-01

Плунжерный гидра. цилиндр ЦПС6 (50х1660)0

41

8560 00.00.05

Шайба

2

42

8560 00.00.04

Ролик

1

43

8560 00.00.03

Ось

1

44

8560 00.00.01

Планка

1

45

БДС 833-82

Шайба 2 5Н

1

46

БДС 832-83

Винт 1А М5х10-5,8

1

47

8560 05.00.00

Несущая балка СБ

1

48

БДС 833-82

Шайба 2 10Н

1

49

8544 00.00.06

Ролик цепной

2

50

8560 00.00.02

Шайба

2

51

БДС 1366-84

Винт АМ10х30-8,8

1

53

5751 01

Корпус

1

53

5752 01

Корпус

54

5751 02

Дросселирующий клапан

1

54

5752 02

Дросселирующий клапан

55

5751 03

Пружина

1

55

5752 03

Пружина

56

5751 04

Специальная гайка

1

56

5752 04

Специальная гайка
