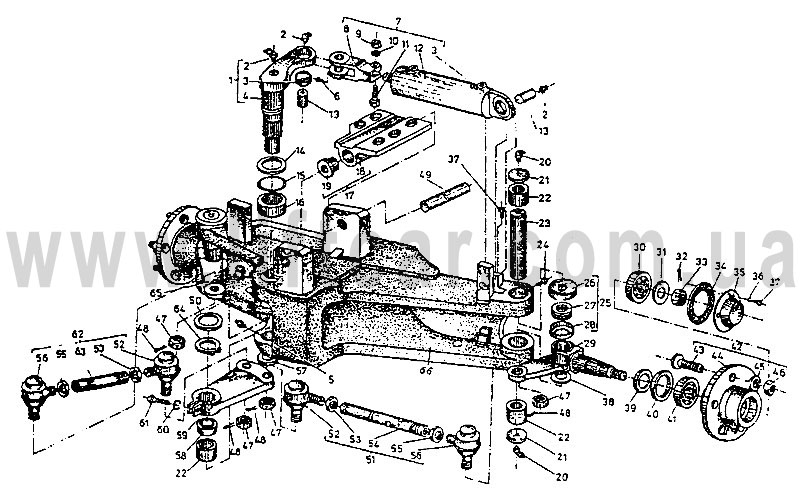

ДВ 1621, ДВ 1661 Электронный каталог - 17 Управляемый мост - Виторс ЛТД – Подъемно-транспортная техника.

№ Позиции

№ по каталогу

Наименование

Кол-во

4927 00.00.00

Управляемый мост ( в сборе )

1

1

4927 06.00.00

Вал сошки руля ( в сборе )

1

2

БДС 1640-81

Пресс-масленка IV Б-45

1

3

ГОСТ 3635-78

Подшипник ШС 25

2

4

4927 06.00.01

Вал сошки руля

1

5

БДС 1640-81

Пресс-масленка I Б-45

1

6

БДС 1368-73

Винт IB М8х25-5.6

2

7

4927 07.00.00

Цилиндр управления ( в сборе )

1

8

4925 3 05.00.01

Проушина

1

9

БДС 15742-83

Гайка М12-7H

1

10

БДС 833-82

Пружинная шайба 12Н

1

11

БДС 1232-86

Болт I М12х40-5.6

1

12

16825 00.00.00-04

Цилиндр управления ЦБС 63х110

1

13

4925 3 00.00.10

Ось

2

14

4925 3 00.00.13

Шайба

1

15

БДС 7947-85

"О"-Кольцо A 50x5

1

16

ГОСТ 4060-78

Подшипник игольчатый 943/50

1

17

4927 02.00.00

Фланец ( в сборе )

1

18

4927 02.00.01

Фланец

2

19

4927 02.00.03

Втулка

1

20

БДС 1640-73

Пресс-масленка II Б-45

4

21

4927 00.00.12

Пробка

4

22

ГОСТ 4060-78

Подшипник игольчатый 942/25

4

23

4927 00.00.05

Болт

2

24

БДС 1368-73

Винт М12х25-5.6

25

4901 03.00.00

Подшипник опорный ( в сборе )

2

26

4901 03.00.01

Крышка подшипника

2

27

ГОСТ 6874-75

Подшипник 8205 К

2

28

4901 03.00.02

Крышка подшипника

2

29

4927 00.00.02

Кулак поворотный правый

1

30

ГОСТ 333-79

Подшипник 7306

2

31

4925 3 00.00.09

Шайба с зубцом

2

32

БДС 55-77

Шплинт 5х35

3

33

4901 00.00.10

Гайка

3

34

5026 00.00.09

Шайба уплотнительная

2

35

4901 00.00.05

Крышка

2

36

БДС 833-82

Пружинная шайба 6Н

8

37

БДС 832-83

Винт I М6х12-5.6

8

38

4925 3 00.00.15

Регулирующая шайба

16

39

4925 3 00.00.08

Втулка

2

40

БДС 9954-83

Уплотнение А55х72х10-1

2

41

ГОСТ 333-71

Подшипник 7507

2

42

4927 03.00.00

Ступица ( в сборе )

2

43

7015 00.00.03

Болт

10

44

4927 03.00.01

Ступица

2

45

DIN 74361

Сферическая пружинная шайба С14,5

10

46

7015 00.00.22

Гайка М14х1,5

10

47

4927 00.00.10

Гайка

4

48

БДС 55-77

Шплинт 3.2х28

4

49

4927 00.00.11

Ось

1

50

4925 3 00.00.16

Шайба

2

51

4927 05.00.00

Штанга ( в сборе )

1

52

8058 00.00.00

Шаровое соединение d 22

2

53

БДС 1269-73

Гайка М18х1,5-5-LH

2

54

4927 05.00.01

Штанга

1

55

БДС 1269-73

Гайка М18х1,5-5-LH

2

56

8055 00.00.00

Шаровое соединение d 22

2

57

4927 00.00.08

Пробка

1

58

4927 00.00.09

Втулка уплотнительная

1

59

4927 00.00.03

Сошка руля

1

60

БДС 833-82

Шайба 2-14Н

1

61

БДС 1232-86

Болт I М14х35-5.6

1

62

4927 04.00.00

Штанга ( в сборе )

1

63

4927 04.00.01

Штанга

1

64

БДС 2170-77

Кольцо В 50

2

65

4927 00.00.01

Кулак поворотный левый

1

66

4927 01.00.00

Балка ( в сборе )

1
