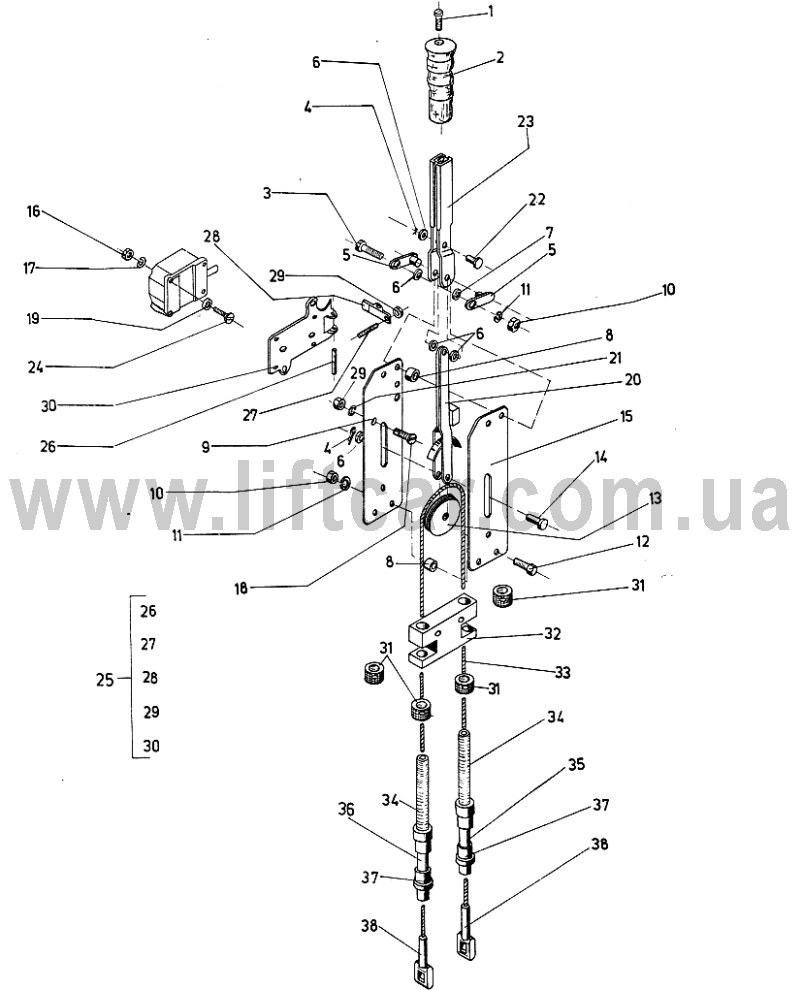

ЕВ 717 Электронный каталог - 16 Тормозная система - Ручной тормоз - Виторс ЛТД – Подъемно-транспортная техника.

№ Позиции

№ по каталогу

Наименование

Кол-во

6191.04.00.00

Тормозной трос в сборе

1

6958.3.00.00.00

Ручной тормоз

1

1

ДС1360-73/5.6

Винт М6х20

1

2

6958.1.00.00.02

Рукоятка

1

3

БДС1232-72/5.6

Болт I М8х22

1

4

БДС55-77

Шплинт 2х12

2

5

6958.03.00.00

Планка в сборе

2

6

БДС1232-86/5,6

Шайба АМ8

5

7

6958.00.00.03

Шайба

1

8

6985.00.00.05

Распорная втулка

2

9

6958.3.00.00.01

Боковина

1

10

БДС744-72/5

Гайка М8

4

11

БДС833-71

Пружинная шайба 8Н

4

12

БДС1232-72/5,6

Болт I М8х45

3

13

6958.00.00.04

Ролик

1

14

БДС3048-72/5,6

Ось 8х35/30

1

15

6958.3.00.00.02

Боковина

1

16

БДС744-72

Гайка М4

4

17

БДС833-71

Пружинная шайба 4Н

4

18

БДС1359-75/5,6

Винт III М6х16

1

19

БДС206-78

Шайба АМ4

4

20

6958.1.02.00.00

Вилка в сборе

1

21

БДС833-71

Пружинная шайба 6Н

1

22

БДС3048-72/5,6

Ось 8х22/19

1

23

6958.3.02.00.00

Рычаг

1

24

БДС1358-72/5,6

Винт М4х16

4

25

6958.3.01.00.00

Планка в сборе

1

26

6958.3.01.00.02

Ось

1

27

6958.1.01.00.03

Винт М6х40

1

28

6958.3.01.00.03

Планка

1

29

БДС744-72/5

Гайка М6

2

30

695.3.01.00.01

Планка

1

31

6186.01.00.04

Круглая гайка

4

32

6186.01.00.03

Блок

1

33

ГОСТ3063-66

Трос 3-Г-ВВ-СС-Н-160/L=2730

1

34

6186.01.00.02

Ниппель

2

35

ОН-04.61246-72)

Трубка защитная (D=4,5х92,4

1

36

ОН-04.61246-72

Трубка защитная (D=4,5х9,3)

1

37

6186.01.00.01

Наконечник

2

38

6186.01.00.05

Наконечник

2
