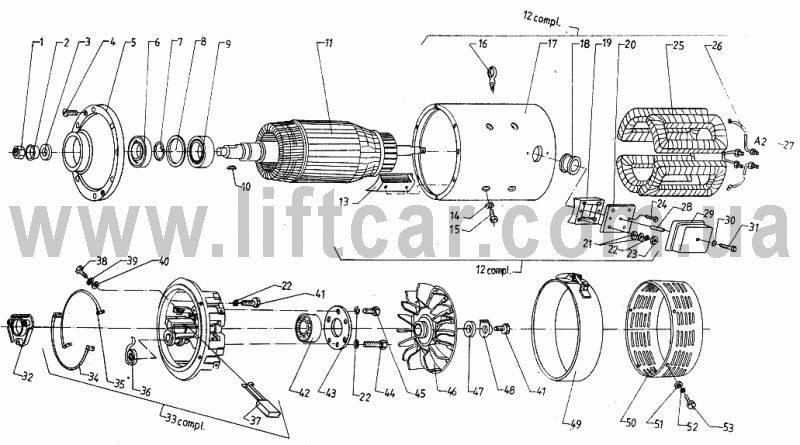

ЕВ 717 Электронный каталог - 08 Трансмиссия - Тяговый электродвигатель - Виторс ЛТД – Подъемно-транспортная техника.

№ Позиции

№ по каталогу

Наименование

Кол-во

260061.0000

Электродвигатель ЕТ 6,3/7,5/14-01

1

1

409815.005.86

Гайка М18х1,5

1

2

409898.033.86

Предохранительная шайба

1

3

2.53.72.0989

Шайба А М18 БДС206-78

1

4

БДС1359-88

Винт I А М10х20-5,8

2

5

403548.068.87

Передний щит

1

6

БДС9954-83

Уплотнение В35х80х10-4

1

7

БДС1232-86/5,6

Кольцо

1

8

409891.068.85

Шайба ограничительная

1

9

БДС4884-85

Подшипник 6307-22 Р6 Е

1

10

506829.002.77

Шпонка сегментная

1

11

1.30.00.2089

Ротор

1

12

1.50.00.2089

Статор

1

13

260022.57

Полюс

4

14

БДС833-82

Шайба 2 10Н

8

15

БДС1230-85

Болт I М10х35-5.6

8

16

409581.100.84

Рым-болт М10

1

17

2.49.10.1689

Корпус

1

18

405741.101.88-03

Резиновая втулка

1

19

506388.006.80

Основание

1

20

506122.022.80

Клеммная прокладка

1

21

2.53.71.0489

Шайба 8

8

22

БДС833-82

Шайба 2 8Н БДС833-82

14

23

2.7.21.0289

Гайка М8

4

24

БДС1359-88

Винт I А М6х30-5.8

2

25

1.57.00.0989

Катушки в сборе

1

26

1.25.06.0389

Вывод А2

1

27

1.25.06.0089

Вывод А1

1

28

2.75.05.0016

Труба СF-2 (D=5х16)

1

29

502421.013.85

Клеммная крышка

1

30

БДС206-78

Шайба А М5

1

31

БДС1230-85

Болт I М5х30-5.6

1

32

403144.029.85

Крышка подшипника внутренняя

1

33

1.20.01.0189

Щит со щеткодержателями

1

34

1.24.05.0489

Провод соединительный

1

35

1.24.05.0589

Провод соединительный

1

36

509186.007.89

Пружина

8

37

29830.2101-02

Щетка М50 10х20х32

8

38

БДС1230-85

Болт I М5х14-5.6

8

39

БДС833-82

Шайба 2 5Н

8

40

2.53.71.0289

Шайба 5

8

41

БДС1230-85

Болт I М8х20-5.6

5

42

БДС4884-85

Подшипник 6306-2z Р6 Е

1

43

403142.011.80

Крышка подшипника внешняя

1

44

БДС1230-85

Болт I М8х30-5.6

3

45

БДС1230-85

Болт I М8х16-5.6

3

46

29830.1401

Вентилятор

1

47

409898.020.81

Прижимная шайба

1

48

409898.019.81

Шайба предохранительная

1

49

29830.1100-20

Защитный пояс

1

50

29830.1304-01

Кожух

1

51

БДС206-78

Шайба А М6

4

52

БДС833-82

Шайба 2 6Н

4

53

БДС1230-85

Болт I М6х14-5.6

4
