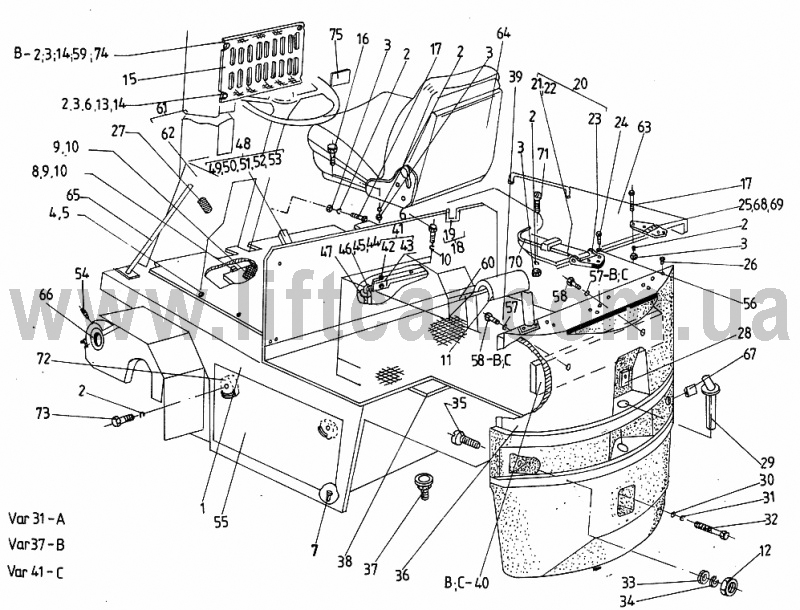

ЕВ 717 Электронный каталог - 01 Шасси, крышка, сиденье и противовес - Виторс ЛТД – Подъемно-транспортная техника.

№ Позиции

№ по каталогу

Наименование

Кол-во

717.33.01.00.00-31

Общий вид 3300мм

1

717.33.01.00.00-37

Общий вид 4500мм

1

717.33.01.00.00-41

Общий вид 3300мм

1

1

717.33.72.02.00.00-04

Шасси

1

2

БДС833-82

Шайба 2 8Н

8

3

БДС744-72/5

Гайка М8-6Н

20

4

БДС1230-85

Болт I М6х16-5.6

4

5

БДС1232-86/5,6

Шайба

4

6

БДС1230-72/5.6

Болт I М12х30-6g

1

7

705.00.00.12

Пробка

2

8

717.33.01.04.00

Стойка в сборе

1

9

БДС1232-72/5.6

Болт I М12х25-6g

3

10

2 12Н БДС833-82

Шайба

4

11

717.33.01.00.30

Профиль

1

12

БДС744-72/5

Гайка М20-6Н

2

13

БДС8226-76/5.6

Винт I М8х16-6g

4

14

БДС206-78

Шайба А М8

1

15

717.33.01.00.05

Предохранительная решетка

1

16

БДС1232-72/5.6

Болт I М8х16-6g

4

17

БДС1232-72/5.6

Болт I М8х25-6g

10

18

717.33.01.00.39

Передняя стенка в сборе

1

19

687.33.01.03.01

Резиновый профиль

1

20

717.33.01.03.00

Ограничитель в сборе

1

21

717.33.01.03.01

Плечо в сборе

1

22

717.33.01.03.02

Ось

1

24

БДС1232-72/5.6

Болт I М10х30-6g

7

25

687.33.01.04.00

Шарнир в сборе

2

26

717.33.01.00.19

Пробка

4

27

717.33.01.00.18

Крышка

1

28

717.33.01.16.00

Ограничитель

1

29

717.33.01.15.00

Тяж в сборе

1

30

717.33.01.00.20

Шайба

1

31

БДС833-71

Шайба 224Н

1

32

717.33.01.00.23

Специальный болт

1

33

БДС206-78

Шайба АМ20

1

34

БДС833-71

Шайба 2 20Н

2

35

717.33.01.00.41

Винт

2

36

717.33.01.00.35

Противовес

1

37

717.33.01.00.09

Воронка

1

38

717.33.01.00.06

Крышка

1

39

717.33.01.00.03

Коврик

1

40

717.33.01.00.17

Плита

1

41

717.33.01.09.00

Корпус в сборе

1

42

БДС1232-72/5.6

Болт I М4х35-6g

2

43

БДС1232-72/5.6

Болт I М10х25-6g

2

44

БДС55-77

Шплинт 4х25

2

45

БДС206-78

Шайба АМ16

4

46

БДС3048-78/5.8

Ось В 16х55

2

47

717.33.01.10.00

Лента в сборе

1

48

717.33.01.01.00

Жестяное покрытие пола

1

49

717.33.01.01.02.00

Жестяное покрытие пола

1

50

717.33.01.01.01.00

Педаль акселератора

1

51

717.33.01.01.01

Ось

2

52

БДС206-78

Шайба А М10

2

53

БДС55-77

Шплинт 2.5х20

2

54

БДС1640-61

Пресс-масленка I Б-2

2

55

717.33.02.19.00

Крышка в сборе

2

56

БДС833-71

Шайба 2 10Н

7

57

БДС833-71

Шайба 2 16Н

2

58

БДС1232-72/5.6

Болт I М16х65-6g

2

59

БДС1238-75/5.6

Шпилька 1 М8х90-6g (8/22)

4

60

717.33.02.00.09

Планка

1

61

717.33.72.16.00.00

Пульт управления в сборе

1

62

717.33.72.16.03.00

Корпус в сборе

1

64

КС00.00.00.00

Сиденье погрузчика

1

65

9431.1.00.00.00

Защитная крышка

1

66

717.33.02.01.05

Втулка

2

67

715.33.70.01.00.00.15

Втулка

4

68

687.33.01.00.40

Подкладная планка

2

69

687.33.01.00.41

Верхняя планка

2

70

717.33.01.00.45

Крюк

1

71

БДС1359-83

Винт I В М8х20-5.6

2

72

687.33.02.20.02

Замок

2

73

БДС1230-85

Болт I М8х35-5.6

2

74

717.33.01.00.16

Труба

4

75

717.33.01.00.46

Крышка

1
