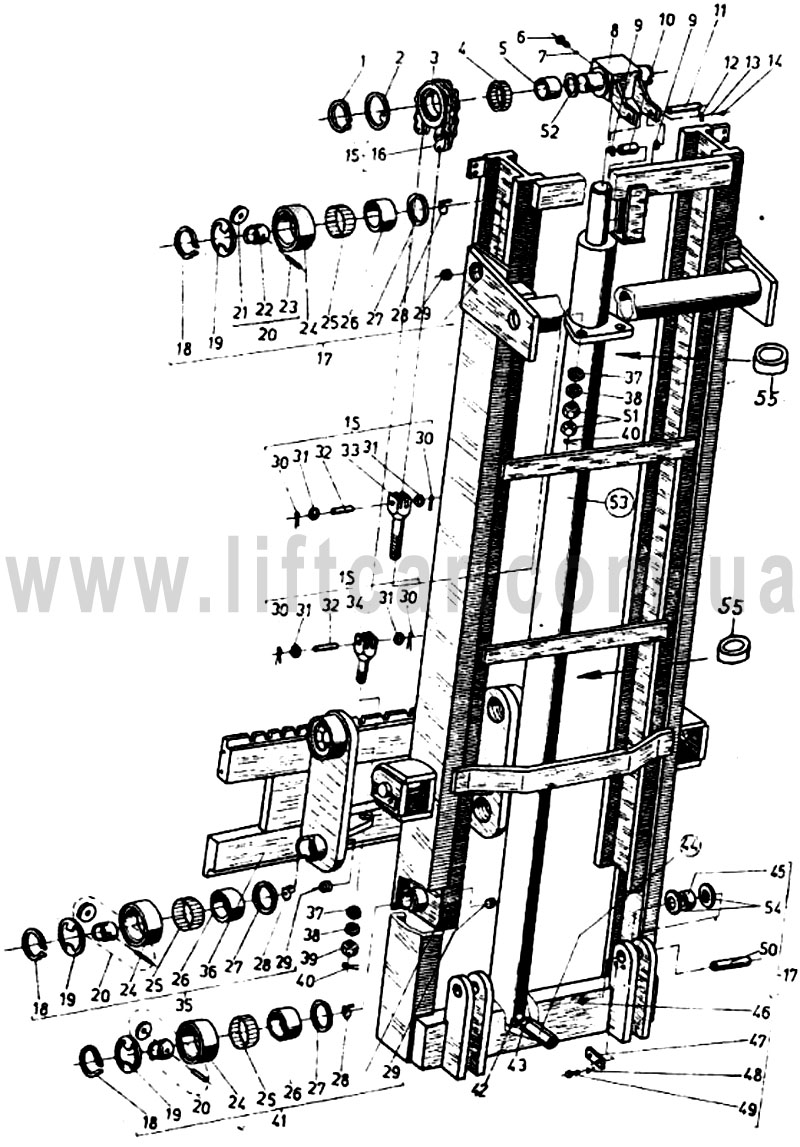

ДВ 1784, ДВ 1786, ДВ 1788, ДВ 1792 Электронный каталог - 34 Подъемное устройство на Н=3300 - Виторс ЛТД – Подъемно-транспортная техника.

№ Позиции

№ по каталогу

Наименование

-

See Ug. 1. 2 pos. 9

Подъемное устройство

1

БДС 2170-77

Кольцо В45

2

1784.33 06.00.10

Шайба

3

1784.33 06.00.02

Ролик

4

INA К 55х63х20

Подшипник игольчатый

5

INA IR 45х55х40

Втулка

6

БДС 1366-84

Винт I M12x25-4S-8.8

7

БДС 833-82

Шойба 2-12H

8

1784.33 06.05.00

Несущая балка (в сборе)

9

1784.33 06.00.03

Шайба

10

1784.33 06.00.07

Ролик

11

1784.33 06.00.05

Ось

12

1784.33 06.00.01

Планка фиксирующая

13

БДС 833-82

Шайба 2-6Н

14

БДС 1230-85

Болт M6x14-6.8

15

-

Цепь (в сборе)

16

БДС 4717-72

Цепь пластинчатая БК-109х20/6  6/-БК

17

-

Рама неподвижная

18

БДС 2170-77

Кольцо

19

-

Крышка

20

-

Ролик малый (в сборе)

21

-

Ролик

22

-

Корпус

23

-

Ось

24

-

Ролик

25

-

Подшипник игольчатый

26

-

Втулка

27

-

Шайба

28

-

Шайба стопорная

29

-

Пробка

30

-

Шплинт 2,5х14

31

-

Шайба

32

70СИ 00.00.293

Ось

33

7004 00.00.291

Болт длинный

34

7004 00.00.292

Болт короткий

35

-

Каретка вертикальная

34

-

Рама

37

БДС 2327-73

Шайба Сф 20

37

8802 00.00.05

Шайба Сф 20

38

БДС 2327-73

Шайба 20

39

8802 00.00.04 8802 00.00.01

Шайба К20

40

БДС 55-77

Шплинт 4х36

41

-

Рама подвижная

42

БДС 3609-73

Кольцо I A22x27

43

1784.33 06.00.04

Штуцер специальный

44

ОН-04 58957-75

Дроссель нерегулируемый ДН16 (2х45)

45

1784.33 06.01.04

Втулка

46

БДС 1640-81

Пресс-масленка 1.3

47

БДС. 2348-85

Планка фиксирующая 36

48

БДС 833-82

Шайба 2-10Н

49

БДС 1232-86

Болт  M10x20-5.6

50

1784.33 03.00.13

Ось

51

БДС 744-83

Гайка М20-5

52

1784.33 06.00.09

Шайба

53

-

Гидравлический плунжерный цилиндр

54

1784.33 06.01.03

Шайба

55

-

Кольцо
