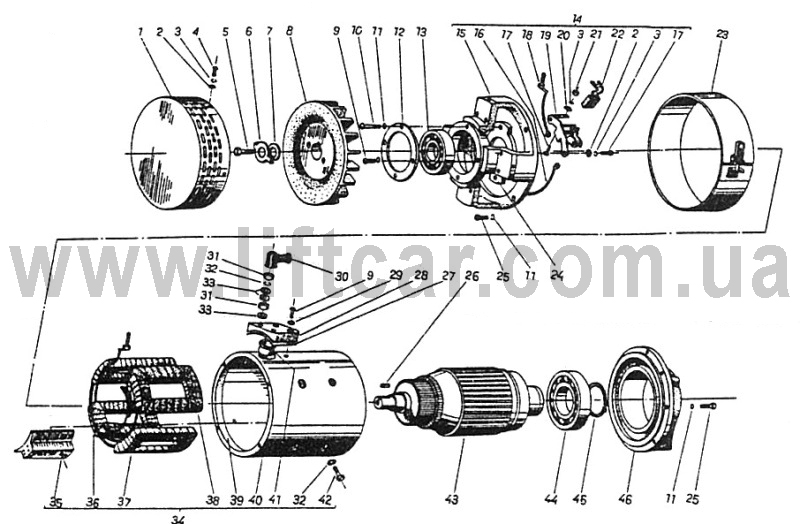

ЕП 006, ЕП 011, ЕС 301 Электронный каталог - 21 Компаундный двигатель - Виторс ЛТД – Подъемно-транспортная техника.

№ Позиции

№ по каталогу

Наименование

Кол-во

2630.16.00.00.01

Насосный электродвигатель 7ЕС2.8/7.5/28-01

1

1

62011-2.409133.001.80

Кожух

1

2

БДС206-78

Шайба прокладочная АМ5

4

3

БДС833-71

Пружинная шайба 5Н

28

4

БДС1358-72

Винт I М5х10

4

5

БДС1234-71

Болт I М8х20

1

6

62012-2.409898.014.80

Предохранительная шайба

1

7

620-9.409891.006.77

Шайба прокладочная

1

8

62012-2.408853.002.80

Вентилятор

1

9

БДС1358-72

Винт I 116х14

4

10

БДС1358-72

Винт I М6х25

2

11

БДС833-71

Пружинная шайба 6Н

14

12

62012-9.403144.001.77

Крышка подшипника

1

13

БДС4884-78

Подшипник 6204-2Z

1

14

263006.10.00

Щит со щеткодержателями

1

15

62012-9.403544.010.82

Задний

1

16

263006.11.00

Провод соединительный

1

17

БДС1358-72

Винт I М5х14

16

18

263006.12.00

Вывод А2

1

19

263006.13.00

Щеткодержатель

4

20

БДС3223-74

Шайба

8

21

БДС1250-71

Гайка М5

8

22

26006.10.01

Щетка Е3

4

23

263006.14.00

Пояс защитный

1

24

62012-12.408443.001.80

Крышка подшипника

1

25

БДС1234-71

Болт I М6х20

10

26

62012-9.506821.001.77

Шпонка

1

27

62012-9.506122.011.77

Уплотнение

1

28

62012-9.506388.002.77

Основание

1

29

БДС206-78

Шайба прокладочная АМ6

2

30

62012-9.508725.001.77

Втулка

2

31

БДС1251-71

Гайка М8

4

32

БДС833-71

Пружинная шайба 8Н

10

33

62012-9.409891.003.77

Шайба прокладочная 8

1

34

263006.50.00

Статор

1

35

29830.10.03

Полюс

4

36

263006.56.00

Шунтовая катушка

1

37

263006.51.00

Катушка сериесная

1

38

263006.58.00

Шунтовая катушка II

1

39

62012-9.507111.105.80

Изоляция

4

40

62012-9.403164.011.77

Корпус

1

41

62012-9.405741.001.77

Втулка

1

42

БДС2551-71

Болт I 1М8х20

8

43

263016.30.00

Ротор

1

44

БДС4884-78

Подшипник 6207

1

45

БДС2170-77

Кольцо В36

1

46

62012-2.501332.001.80

Щит передний

1
